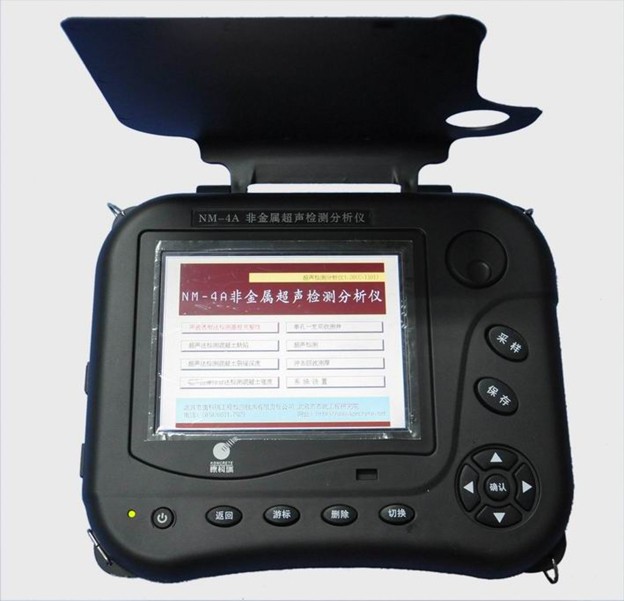

NM-4A非金屬超聲檢測分析儀 1．產品用途 ＊混凝土內部缺陷檢測； ＊混凝土強度檢測； ＊裂縫深度檢測； ＊ 基樁完整性檢測； ＊表面損傷層厚度檢測； ＊巖體、混凝土及其它非金屬材料動彈性力學參數測試； ＊ 巖體完整性、風化評價測試； ＊ 可擴展為沖擊回波混凝土厚度測試儀。 2．產品特點 ＊北京市自主創新產品，證書編號：CX2009XJ0179 ＊雙通道實時動態波形顯示，屏幕刷新速度30幀/秒以上； ＊聲參量自動判讀（聲時，波幅，頻率全自動）； ＊接收靈敏度高，穿透距離大（混凝土中最大達10米）； ＊便攜式一體結構，適用于現場使用； ＊交直流兩種方式供電，直流電源可連續工作8—10小時； ＊數據分析處理軟件完全符合行業規范。 3．依據標準 ＊《超聲回彈綜合法檢測混凝土強度技術規程》（CECS 02：2005） ＊《超聲法檢測混凝土缺陷技術規程》（CECS 21：2000） ＊《建筑基樁檢測技術規范》（JGJ 106 —2003） ＊《公路工程基樁動測技術規程》（JTG/T F81-01-2004） ＊《鐵路工程基樁無損檢測規程》（TB10218—99） ＊《巖土工程勘察規范》（GB50021—2001） ＊《建筑抗震設計規范》（GB50011-2010） 4．技術指標 名 稱 技術指標 名 稱 技術指標 主控單元 專用控制系統 顯示方式 真彩LCD 聲時讀測精度 ±0.05μs 通道數 雙通道 接收靈敏度 ≤10μv 最大采樣長度 ≤64k 幅度讀測范圍 0～177dB 主機重量 1.8kg 放大器帶寬 5HZ～500kHZ 供電系統 AC：220V ±10%，DC：12V 擴展功能 可擴展為沖擊回波混凝土厚度測試儀 5. 選配件 ＊ 沖擊回波混凝土厚度測試配件，包括：激振器1個，傳感器1個，前置放大器1個。
